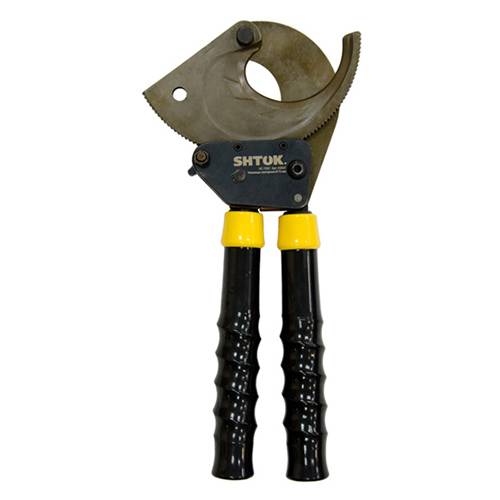

Ножницы кабельные секторные



НАЗНАЧЕНИЕ ИЗДЕЛИЯ НС-70

   Ножницы механические секторные для резки кабеля НС-70 предназначены для резки медного и алюминиевого бронированных кабелей максимальным диаметром до 75 мм, в том числе армированного стальной проволокой, кабеля с толстым внутренним изоляционным слоем (т.н. морской кабель), телефонного кабеля до 3600 пар.



КОНСТРУКЦИЯ И ПРИНЦИП РАБОТЫ ножниц секторных НС-70

   Перерезание кабеля с помощью ножниц секторных НС-70 осуществляется в ходе поворота подвижного лезвия вокруг соединительного шарнира. Благодаря оригинальной геометрии лезвий НС-70 в каждый момент реза достигается равномерное всестороннее воздействие режущего контура на разрезаемый участок. Это обеспечивает точность реза, минимальную деформацию и отсутствие «вытягивания» жил кабеля. Поворот подвижного лезвия НС-70 происходит в результате воздействия подающей гребенки, связанной с рукоятками ножниц, на зубчатый сектор подвижного лезвия. За каждый цикл сведения - разведения рукояток (цикл реза) лезвие ножниц НС-70 поворачивается на один рабочий ход, при этом от поворота в обратную сторону оно удерживается специальным фиксатором. Количество циклов реза зависит от диаметра перерезаемого кабеля. Минимизация усилий реза обеспечивается рациональной геометрией зубчатого сектора кабельных ножниц НС-70 и подающей гребенки, а также необходимым передаточным отношением в рычажной системе «рукоятки - лезвия».



ПОРЯДОК РАБОТЫ ножницами НС-70

1. Вынуть ножницы НС-70 из сумки.

2. Перевести телескопические рукоятки в рабочее положение, для чего расстопорить их поворотом вокруг продольной оси, выдвинуть на всю длину и зафиксировать в выдвинутом положении.

3. Завести кабель между режущими лезвиями. Для этого необходимо нажать на фиксатор, и удерживая его в нажатом состоянии, провернуть подвижное лезвие ножниц НС-70 вокруг соединительного шарнира, размыкая тем самым режущий контур для охвата кабеля. Завершив охват ввести зубья рабочего сектора подвижного лезвия НС-70 в соединение с зубьями гребенки.

4. Произвести резку кабеля путем цикличного сведения и разведения рукояток ножниц НС-70.
