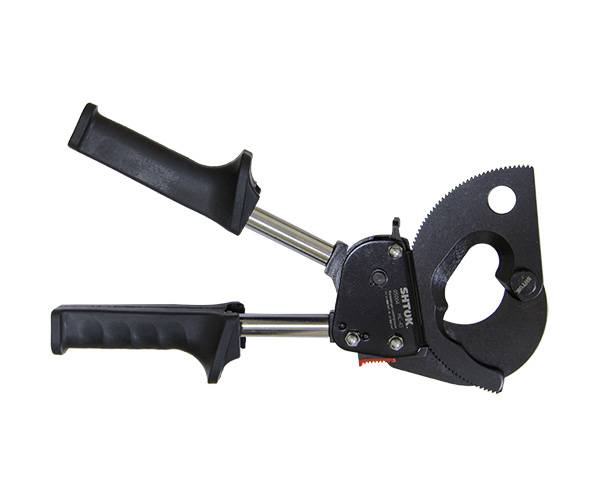

Ножницы для резки кабеля НС-45

НАЗНАЧЕНИЕ ИЗДЕЛИЯ НС-45

   Ножницы механические секторные для резки кабеля НС-45 предназначены для резки медных и алюминиевых проводов и кабелей максимальным диаметром до 45 мм. Максимальное сечение перерезаемого медного кабеля до 360 мм² алюминиевого - до 480 мм.

ПОРЯДОК РАБОТЫ с ножницами НС-45

1. Вынуть ножницы НС-45 из сумки.

2. Перевести телескопические рукоятки ножниц секторных НС-45 в рабочее положение, для чего расстопорить их поворотом вокруг продольной оси, выдвинуть на всю длину и зафиксировать в выдвинутом положении.

3. Завести кабель между режущими лезвиями ножниц НС-45. Для этого необходимо нажать на фиксатор, и удерживая его в нажатом состоянии, провер- нуть подвижное лезвие вокруг соединительного шарнира, размыкая тем самым режущий контур для охвата кабеля. Завершив охват ввести зубья рабочего сектора подвижного лезвия в соедине- ние с зубьями гребенки.

4. Произвести резку кабеля путем цикличного сведения и разведения рукояток ножниц НС-45. Внимание!!! Во избежание поломки не следует пытаться резать данными ножницами бронированный кабель и арматуру.

КОНСТРУКЦИЯ И ПРИНЦИП РАБОТЫ ножниц НС-45

     Резка кабеля с помощью ножниц НС-45 осуществляется в ходе поворота подвижного лезвия вокруг соединительного шарнира. Благодаря оригинальной геометрии лезвий НС-45 в каждый момент реза дости- гается равномерное всестороннее воздействие режущего контура на разрезаемый участок. Это обеспечивает точность реза, минимальную деформацию и отсутствие «вытягивания» жил кабеля. Поворот подвижного лезвия происходит в результате воздействия подающей гребенки, связанной с рукоятками ножниц НС-45, на зубчатый сектор подвижного лезвия. За каждый цикл сведения - разведения рукояток (цикл реза) лезвие поворачивается на один рабочий ход, при этом от поворота в обратную сторону оно удерживается специальным фиксатором. Количество циклов реза зависит от диаметра перерезаемого кабеля. Минимизация усилий реза обеспечивается рациональной геометрией зубчатого сектора ножниц НС-45 и подающей гребенки, а также необходимым передаточным отношением в рычажной системе «рукоятки - лезвия». В данной модели применены выдвижные ручки. Они фиксируются автоматически в крайних положениях.
