Разрядник РМКЭ-35-IV-УХЛ1
Молниезащита ВЛ 35 кВ от воздействия индуктированных перенапряжений,обратных перекрытий и прямых ударов молнии.
Технические характеристики
| Класс напряжения Наибольшее длительно допустимое фазное напряжение промышленной частоты, кВ Количество разрядных элементов, шт Уровень радиопомех при 1.1 наиб. рабочего фазного напряжения, не более, Дб Величина ожидаемого тока КЗ сети, при котором гарантируется не менее 10 срабатываний, кА Время гашения дуги сопровождающего тока промышленной частоты, не более, мс 50% импульсное разрядное напряжение в зависимости от воздушного промежутка между промежуточными электродами: 130 мм, кВ 180 мм, кВ Выдерживаемое напряжение промышленной частоты: в сухом состоянии, не менее, кВ под дождем, не менее, кВ Максимальное значение выдерживаемого импульса тока 8/ 50 мкс, кА Масса, кг Срок службы, не менее, лет |
до 35 40,5 2 55 3,5 10 160 210 80 65 20 5,2 30 |
Мультикамерный разрядник РМКЭ-35-IV-УХЛ1 предназначен:
- для защиты ВЛ от аварийных отключений, возникающих вследствие воздействия индуктированных перенапряжений, обратных перекрытий и прямых ударов молнии в фазные провода;
- для снижения амплитуд и длительностей набегающих на подстанции волн молниевых перенапряжений в результате обеспечения их среза до уровня безопасного для аппаратов молниезащиты подстанции.
Разрядник состоит из двух частей, напоминающих тороидальные экраны, поэтому разрядник получил название РМК экранного типа для ВЛ 35 кВ (РМКЭ-35).
Область применения
Электросетевые компании, нефте- и газодобывающая отрасль, рассматривается возможность использования на железной дороге, в том числе высокоскоростных магистралях.
Применение РМКЭ-35 актуально для линий электропередач с грозотросом и без него, так как обеспечивается защита от всех вредных последствий удара молнии: при прямом ударе молнии в фазный провод, при обратных перекрытиях, при индуктированных перенапряжениях.
РМКЭ-35 удобен для установки на уже существующих линиях, так как не требуется замена изоляции.
Принцип работы
При воздействии перенапряжения на провод ВЛ, например, при прямом ударе молнии (ПУМ) в провод, срабатывают искровые воздушные промежутки между арматурой и концом МКС нижнего экрана, а также между стержневыми электродами нижнего и верхнего экранов, и МКС обоих экранов. Ток молниевого перенапряжения протекает от провода через искровой разрядный промежуток нижнего экрана, далее — по МКС этого экрана, по разрядному промежутку между промежуточными отводами, по МКС верхнего экрана, по его металлической штанге, по опоре и уходит в землю.
При воздействии на МКС импульса грозового перенапряжения происходит последовательный пробой искровых промежутков в каждой из дугогасящих камер с образованием проводящих плазменных каналов. В дальнейшем под действием приложенного напряжения сети в камерах начинает нарастать ток, что приводит к разогреву канала дуги, увеличению его диаметра и как следствие повышению давления внутри камер с выносом дуги из разрядного промежутка.
Стоит заметить, что способность дугогасительных камер выводить дугу за пределы МКС позволяет обеспечить рассеивание большей части энергии протекающих токов в окружающем пространстве. Это делает конструкцию МКС устойчивой к электродинамическим и термическим воздействиям импульсного тока ПУМ и дуги сопровождающего тока.
Установка

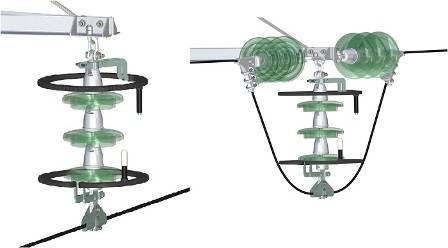

Верхний экран устанавливается на серьгу гирлянды, нижний — на ушко. Взаимная ориентация выбирается исходя из обеспечения требуемой величины ИП между отводами. Основание экранов выполнено из изоляционного материала и интегрируется в МКС методом вулканизации в пресс-форме, что в результате создаёт единую монолитную конструкцию.
Первый конец МКС нижнего экрана через ИП и арматуру гирлянды соединён с проводом ВЛ, а второй конец МКС снабжён стержневым отводом, направленным вверх.
Первый конец МКС верхнего экрана снабжён стержневым отводом, направленным вниз, а второй конец МКС при помощи металлической штанги и арматуры гирлянды соединён с опорой ВЛ.
Для монтажа разрядника на анкерной опоре с натяжной подвеской требуется применение дополнительной гирлянды из трёх тарельчатых изоляторов (полимерного изолятора) с поддерживающей арматурой. Разрядник монтируется по аналогии с поддерживающей подвеской.
