Разрядник РМК-20-IV-УХЛ1
Молниезащита ВЛ 6-20 кВ от индуктированных перенапряжений
Технические характеристики
|
Класс напряжения, кВ
Число дугогасящих камер МКС, шт
- действующее значение периодической составляющейВнешний искровой промежуток, мм Импульсное 50 %-ное разрядное напряжение, не более, кВ Выдерживаемое напряжение промышленной частоты: - в сухом состоянии, не менее, кВ - под дождем, не менее, кВ Многократно (2 воздействия) выдерживаемый импульсный ток 8/50 мкс, не менее, кА Гашение дуги тока двухфазного КЗ на землю: при наибольшем рабочем напряжении ВЛ до 24 кВ, кА Масса, кг Срок службы, не менее, лет |
6-10 40
40-60 100 30 20 30 1,2 0,9 30 |
15-20 40 60-80 100 40 30 30 1,2 0,9 30 |
Установка
Для защиты от индуктированных перенапряжений разрядники устанавливаются по одному на опору с чередованием фаз. При этом токи промышленной частоты, сопровождающие многофазные замыкания, вызванные грозовыми перенапряжениями, протекают по контурам, включающим в себя сопротивления заземления опор. Эффективность гашения сопровождающих токов тем выше, чем меньше они по величине, а наличие сопротивлений заземления опор в контуре замыкания благоприятным образом влияет на снижение величины сопровождающих токов.
Принцип работы

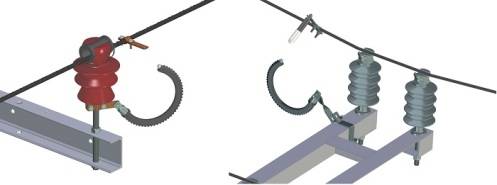

Основными элементами РМК-20 являются: мультикамерная система (МКС), несущий стеклопластиковый стержень и узел крепления разрядника к стержню изолятора. Разрядник устанавливается на металлический стержень изолятора с искровым воздушным промежутком S=3-6 см между верхним концом разрядника и проводом. При воздействии грозового перенапряжения сначала пробивается искровой воздушный промежуток, а затем – МКС разрядника.
