Разрядник РДИШ-10-IV-УХЛ1

Класс напряжения Длина перекрытия по поверхности Импульсное 50%-ное разрядное напряжение, не белее на положительной полярности на отрицательной полярности Многократно выдерживаемое внутренней изоляцией импульсное напряжение, не менее Выдерживаемое напряжение промышленной частоты, не менее в сухом состоянии под дождём Гашение дуги тока двухфазного КЗ на землю: - действующее значение периодической составляющей при наибольшем рабочем напряжении ВЛ до 12 кВ, кА Многократно выдерживаемый импульсный ток 8/20 мкс, не менее Масса Срок службы, не менее

6-10 кВ 80 см 110 кВ 90 кВ 300 кВ/50 импульсов 38 кВ 28 кВ 0,6 20 импульсов/40 кА 2,3 кг 30 лет

Разрядник предназначен для защиты воздушных линий электропередачи напряжением 6, 10 кВ трехфазного переменного тока с защищёнными и неизолированными проводами от индуктированных грозовых перенапряжений и таких негативных последствий, как отключение ВЛ и пережог провода, в тех случаях, когда необходимо применять двойное крепление проводов, и рассчитан для работы на открытом воздухе при температуре от минус 60°С до плюс 50°С в течение 30-и лет.

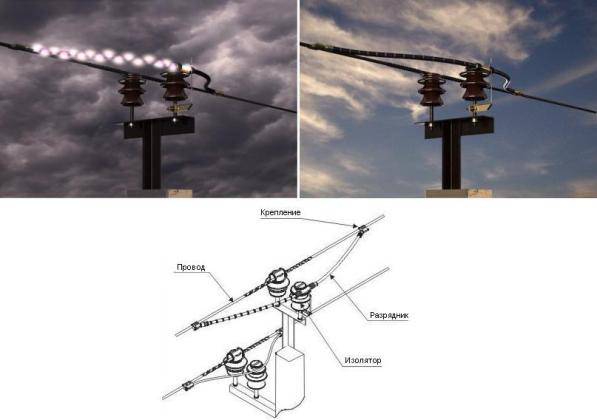

Конструкция разрядника обеспечивает усиление крепления провода на опоре, то есть разрядник заменяет обычный шлейф двойного крепления. Устанавливаются по одному на опору с чередованием фаз, так же как РДИП-10.

При возникновении на проводе ВЛ индуктированного грозового импульса перенапряжения металлическая трубка на кабеле разрядника приобретает тот же высокий потенциал, что и провод (вследствие большой емкостной связи между трубкой и жилой кабеля). Поэтому первоначально практически все грозовое перенапряжение оказывается приложенным к искровому воздушному промежутку между трубкой и заземленным стержневым электродом. При напряжении порядка 50-70 кВ промежуток пробивается, и металлическая трубка на поверхности кабеля приобретает нулевой потенциал земли. Таким образом, перенапряжение оказывается приложенным между жилой кабеля и металлической трубкой на его поверхности. Под воздействием этого перенапряжения вдоль поверхности изоляции разрядника развивается скользящий разряд, который проходит от металлической трубки через промежуточные кольцевые электроды к соответствующему оконцевателю. Провод ВЛ оказывается связанным с заземленной опорой через длинный канал разряда, который разбит на отдельные отрезки кольцевыми электродами.

После прохождения импульсного тока грозового перенапряжения по каналу разряда протекает сопровождающий ток промышленной частоты. Однако при первом переходе тока через ноль разряд гаснет, не переходя в силовую дугу, что предотвращает возникновение короткого замыкания и отключение ВЛ.
