Муфты соединительные СТп-10

Тип СТп-10

Соединительные термоусаживаемые муфты предназначены для соединения многожильных силовых кабелей с бумажной пропитанной изоляцией на напряжение до 10 кВ. Муфты устанавливаются в тоннелях, каналах, на открытом воздухе на эстакадах, кабельных полках и т.п., при температуре окружающей среды от -50° до +50°С, а также при относительной влажности до 98% и температуре до 35°С.

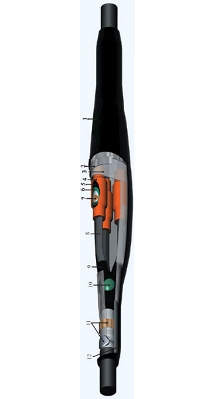

1 - кожух термоусаживаемый наружный, 2 - лента экранная, 3 - кожух термоусаживаемый внутренний, 4 - манжета изолирующая, 5 - манжета подкладная, 6 - пластина-регулятор, 7 - соединитель болтовой, 8 - жильная трубка, 9 - перчатка высоковольтная, 10 - лента-регулятор, 11 - комплект заземления, 12 - лента-герметик

Обозначения соединительных муфт напряжением до 10 кВ:

Комплектация с термоусаживаемым кожухом Число жил Сечение кабеля, мм2
3СТп-10-16…25 3 16-25
3СТп-10-35...50 3 35-50
3СТп-10-70...120 3 70-120
3СТп-10-150...240 3 150-240
