Термоусаживаемая концевая муфта ПКНТп-1 , ПКВТп-1

Тип ПКНТп-1 и ПКВТп-1

Концевые термоусаживаемые муфты наружной (1) и внутренней (2) установки предназначены для оконцевания трех и четырехжильный кабелей с пластмассовой изоляцией на напряжение до 1 кВ (например: АВВГ, ВВГ и других).

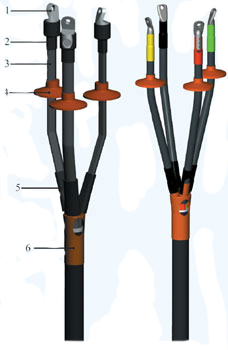

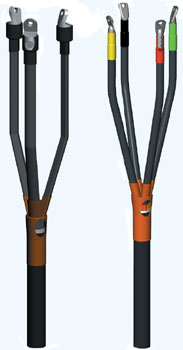

ПКНТп-1 ПКВТп-1
Напряжение до 1 кВ

1 - наконечник

2 - манжета концевая

3 - жильная трубка

4 - изолятор

5 - манжета пальцевая

6 - перчатка

Обозначения концевых муфт для наружной и внутренней установки для кабеля с пластмассовой изоляцией напряжением до 1 кВ:

Муфты наружной установки до 1 кВ

Муфты внутренней установки до 1 кВ

Сечение кабеля, мм2

3ПКНТп-1-16…25

3ПКВТп-1-16…25

16-25

3ПКНТп-1-35...50

3ПКВТп-1-35...50

35-50

3ПКНТп-1-70...120

3ПКВТп-1-70...120

70-120

3ПКНТп-1-150...240

3ПКВТп-1-150...240

150-240

4ПКНТп-1-16…25

4ПКВТп-1-16…25

16-25

4ПКНТп-1-35...50

4ПКВТп-1-35...50

35-50

4ПКНТп-1-70...120

4ПКВТп-1-70...120

70-120

4ПКНТп-1-150...240

4ПКВТп-1-150...240

150-240

Муфты концевые термоусаживаемые изготавливаются по ТУ 3599-001-31912781-2005 и соответствуют требованиям ГОСТ 13781.0-86.

По желанию заказчика муфты могут комплектоваться болтовыми наконечниками или наконечниками под опрессовку.

Тип 5ПКНТп-1 и 5ПКВТп-1

Концевые термоусаживаемые муфты наружной (1) и внутренней (2) установки предназначены для оконцевания пятижильных кабелей с пластмассовой изоляцией на напряжение до 1 кВ (например: АВВГ, ВВГ).

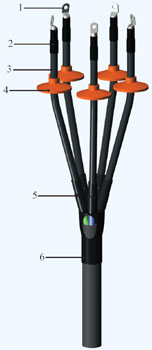

5ПКНТп-1 5ПКВТп-1
Напряжение до 1 кВ

1 - наконечник

2 - манжета концевая

3 - жильная трубка

4 - изолятор

5 - манжета пальцевая

6 - перчатка

Муфты концевые термоусаживаемые для пятижильного кабеля изготавливаются в соответствии с требованиями ГОСТ 13781.0-86.

По желанию заказчика муфты могут комплектоваться болтовыми наконечниками или наконечниками под опрессовку.
