Термоусаживаемая концевая муфта КНТп-10 , КВТп-10
- Оплата: безналичный расчет
- Доставка: по всей России
- Самовывоз: г. Челябинск, ул. Молодогвардейцев, 7, корпус 5, оф.1
Тип КНТп
Концевые термоусаживаемые муфты наружной установки предназначены для оконцевания трех (1) жильных силовых кабелей с бумажной пропитанной изоляцией на напряжение до 10 кВ.
Устанавливаются на открытом воздухе, в том числе в качестве мачтовых. Диапазон допустимых температур окружающей среды от -50° до +50°С, а также при относительной влажности до 98% и температуре до 35°С.

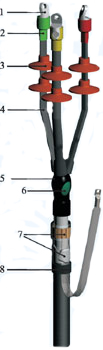

КНТп-10
Напряжение до 10 кВ
1 - наконечник
2 - манжета концевая
3 - изолятор
4 - жильная изоляционная трубка
5 - перчатка
6 - лента-регулятор
7 - комплект заземления
8 - манжета поясная
Обозначение концевых муфт для наружной установки напряжением до 10 кВ:
| Основная комплектация | Комплектация с болтовыми наконечниками | Число жил | Сечение кабеля, мм2 |
|---|---|---|---|
| 3КНТп-10-16…25 | 3КНТпН-10-16…25 | 3 | 16-25 |
| 3КНТп-10-35...50 | 3КНТпН-10-35...50 | 3 | 35-50 |
| 3КНТп-10-70...120 | 3КНТпН-10-70...120 | 3 | 70-120 |
| 3КНТп-10-150...240 | 3КНТпН-10-150...240 | 3 | 150-240 |
Муфты концевые наружной установки изготавливаются по ТУ 3599-001-31912781-2005 и соответствуют требованиям ГОСТ 13781.0-86.
Для выравнивания напряженности электрического поля в корешке разделки кабеля на 6-10 кВ применяются: высоковольтная перчатка черного цвета и лента-регулятор.
Тип КВТп
Концевые термоусаживаемые муфты внутренней установки предназначены для оконцевания трех (1) жильных силовых кабелей с бумажной пропитанной изоляцией на напряжение до 10 кВ. Устанавливаются внутри помещений. Диапазон допустимых температур окружающей среды от -50° до +50°С, а также при относительной влажности до 98% и температуре до 35°С.
КВТп-10
Напряжение до 10 кВ
1 - наконечник
2 - манжета концевая
3 - жильная трубка
4 - перчатка
5 - лента-регулятор
6 - комплект заземления
7 - манжета поясная
Обозначение концевых муфт для наружной установки напряжением до 10 кВ:
| Основная комплектация | Комплектация с болтовыми наконечниками | Число жил | Сечение кабеля, мм2 |
|---|---|---|---|
| 3КВТп-10-16…25 | 3КВТпН-10-16…25 | 3 | 16-25 |
| 3КВТп-10-35...50 | 3КВТпН-10-35...50 | 3 | 35-50 |
| 3КВТп-10-70...120 | 3КВТпН-10-70...120 | 3 | 70-120 |
| 3КВТп-10-150...240 | 3КВТпН-10-150...240 | 3 | 150-240 |
Муфты концевые внутренней установки изготавливаются по ТУ 3599-001-31912781-2005 и соответствуют требованиям ГОСТ 13781.0-86. Для выравнивания напряженности электрического поля в корешке разделки кабеля на 6-10 кВ применяются: высоковольтная перчатка черного цвета и лента-регулятор.
