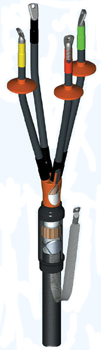

Тип КНТп
Концевые термоусаживаемые муфты наружной установки предназначены для оконцевания трех- и четырех-жильных силовых кабелей с бумажной пропитанной изоляцией на напряжение до 10 кВ. Устанавливаются на открытом воздухе, в том числе в качестве мачтовых. Диапазон допустимых температур окружающей среды от -50° до +50°С, а также при относительной влажности до 98% и температуре до 35°С.

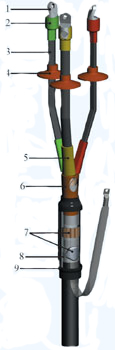

КНТп-1
Напряжение до 1 кВ
1 - наконечник
2 - манжета концевая
3 - жильная трубка
4 - изолятор
5 - манжета пальцевая
6 - перчатка
7 - комплект заземления
8 - лента-герметик
9 - манжета поясная
Обозначение концевых муфт для наружной установки напряжением до 1 кВ:
| Основная комплектация | Комплектация с болтовыми наконечниками | Число жил | Сечение кабеля, мм2 |
|---|---|---|---|
| 3КНТп-1-16…25 | 3КНТпН-1-16…25 | 3 | 16-25 |
| 3КНТп-1-35...50 | 3КНТпН-1-35...50 | 3 | 35-50 |
| 3КНТп-1-70...120 | 3КНТпН-1-70...120 | 3 | 70-120 |
| 3КНТп-1-150...240 | 3КНТпН-1-150...240 | 3 | 150-240 |
| 4КНТп-1-16…25 | 4КНТпН-1-16…25 | 4 | 16-25 |
| 4КНТп-1-35...50 | 4КНТпН-1-35...50 | 4 | 35-50 |
| 4КНТп-1-70...120 | 4КНТпН-1-70...120 | 4 | 70-120 |
| 4КНТп-1-150...240 | 4КНТпН-1-150...240 | 4 | 150-240 |
Тип КВТп
Концевые термоусаживаемые муфты внутренней установки предназначены для оконцевания трех- и четырех-жильных силовых кабелей с бумажной пропитанной изоляцией на напряжение до 10 кВ. Устанавливаются внутри помещений. Диапазон допустимых температур окружающей среды от -50° до +50°С, а также при относительной влажности до 98% и температуре до 35°С.

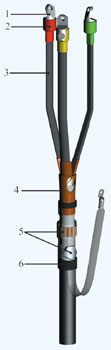

КВТп-1
Напряжение до 1 кВ
1 - наконечник
2 - манжета концевая
3 - жильная трубка
4 - перчатка
5 - комплект заземления
6 - манжета поясная
Обозначение концевых муфт для внутренней установки напряжением до 1 кВ:
| Основная комплектация | Комплектация с болтовыми наконечниками | Число жил | Сечение кабеля, мм2 |
|---|---|---|---|
| 3КВТп-1-16…25 | 3КВТпН-1-16…25 | 3 | 16-25 |
| 3КВТп-1-35...50 | 3КВТпН-1-35...50 | 3 | 35-50 |
| 3КВТп-1-70...120 | 3КВТпН-1-70...120 | 3 | 70-120 |
| 3КВТп-1-150...240 | 3КВТпН-1-150...240 | 3 | 150-240 |
| 4КВТп-1-16…25 | 4КВТпН-1-16…25 | 4 | 16-25 |
| 4КВТп-1-35...50 | 4КВТпН-1-35...50 | 4 | 35-50 |
| 4КВТп-1-70...120 | 4КВТпН-1-70...120 | 4 | 70-120 |
| 4КВТп-1-150...240 | 4КВТпН-1-150...240 | 4 | 150-240 |
